Was ist ein Bauaufzug und wie unterscheidet er sich von einem Standardaufzug?
Ein genauer Blick auf die temporäre Maschine, die Arbeiter und Materialien in ein unfertiges Gebäude befördert – und warum sie fast nichts mit dem Aufzug zu tun hat, der im Büro auf Sie wartet.
Die direkte Antwort
Ein Bauaufzug ist eine temporäre vertikale Transportmaschine, die an der Außenseite eines im Bau befindlichen Gebäudes installiert wird und dazu dient, Arbeiter, Werkzeuge und Materialien zwischen dem Erdgeschoss und den oberen Stockwerken zu transportieren.
Im Gegensatz zu einem Personenaufzug, der in die dauerhafte Struktur eines fertigen Gebäudes eingebaut ist, a Hebezeug für den Hochbau ist ein Käfigsystem mit Zahnstangen- oder Drahtseilantrieb, das an einer Maststruktur verschraubt, bei steigendem Gebäude ausgefahren und nach Abschluss der Bauarbeiten wieder entfernt wird. Kurz gesagt, ein Bauaufzug ist dazu da, ein Problem zu lösen: Menschen und schwere Lasten schnell und sicher auf einer Baustelle zu bewegen, wo noch kein fertiger Aufzugsschacht existiert.
Der Hauptunterschied zwischen einem Bauaufzug und einem Standardaufzug liegt im Zweck, der Beständigkeit und der Technik. Ein Standardaufzug ist eine dauerhafte Einrichtung, die für einen jahrzehntelangen reibungslosen und leisen Fahrgastbetrieb in einem fertigen Schacht ausgelegt ist. A Bauaufzug ist eine temporäre, robuste Maschine, die so konstruiert ist, dass sie Staub, Wetter, Vibrationen und ständigen Belastungen standhält. Anschließend kann sie demontiert und zum nächsten Projekt transportiert werden.
Bauaufzug vs. Standardaufzug
Während beide Maschinen Menschen und Güter vertikal bewegen, ist die technische Philosophie dahinter grundlegend unterschiedlich. Der folgende Vergleich schlüsselt die praktischen Unterschiede auf, die ein Projektteam verstehen sollte, bevor es die Ausrüstung spezifiziert.
| Funktion | Bauaufzug | Standardaufzug |
|---|---|---|
| Installationsort | An der Gebäudefassade befestigter Außenmast | Geschlossener Innenschacht |
| Antriebsmechanismus | Zahnstangen- oder Drahtseilantrieb | Zugseile oder Hydraulikkolben |
| Typische Lebensdauer vor Ort | Nur Dauer des Bauvorhabens | 15 bis 25 Jahre oder länger |
| Schwerpunkt Belastbarkeit | Schwere Baumaterialien plus Personal | Passagiere und leichte Fracht |
| Witterungseinflüsse | Vollständig Wind, Regen und Staub ausgesetzt | Vollständig geschlossen und klimageschützt |
| Mobilität | Abnehmbar und für zukünftige Projekte wiederverwendbar | Für die gesamte Lebensdauer des Gebäudes fixiert |
Weil a Bauaufzug Wird der Mast direkt mit einem Gerüst oder einem unabhängigen Mast verschraubt und nicht in einem fertigen Schacht untergebracht, muss seine strukturelle Konstruktion Windlast, Wärmeausdehnung und wiederholtes Anbringen und Abnehmen berücksichtigen, wenn der Mast mit dem Gebäude höher wächst. Aus diesem Grund durchlaufen Aufzüge einen völlig anderen Zertifizierungs- und Prüfprozess als Festaufzüge.
Hauptkomponenten eines Bauaufzugs
Jeder Bauaufzug, unabhängig von Hersteller oder Kapazität, besteht aus einem einheitlichen Satz von Kernkomponenten. Das Verständnis dieser Teile hilft den Teams vor Ort, klar mit Lieferanten und Inspektoren zu kommunizieren.

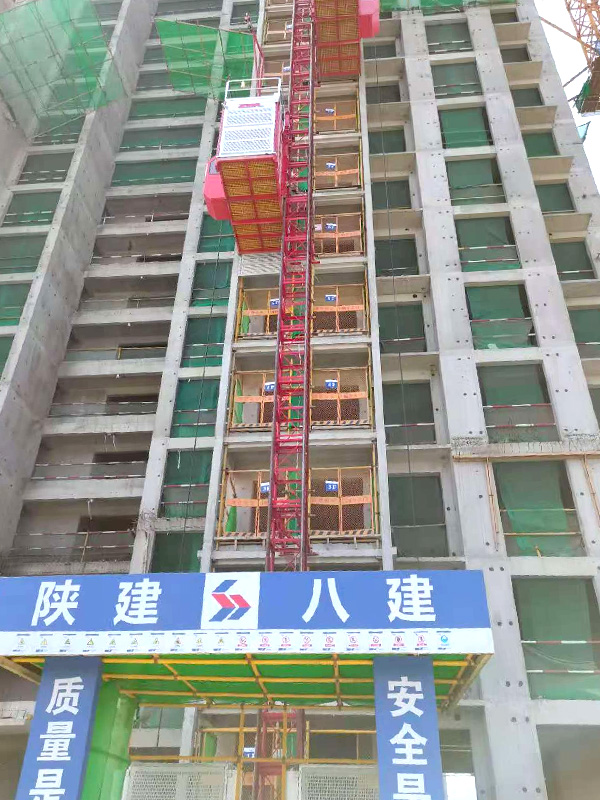

Bauaufzug
Mastabschnitte
Der Mast ist der vertikale Stahlfachwerkturm, an dem sich der Käfig entlang bewegt. Mastabschnitte, typischerweise jeweils etwa 1,5 bis 3 Meter lang, werden schrittweise hinzugefügt, während das Gebäude steigt, und dann in regelmäßigen Abständen mit Mauerankern an der Struktur befestigt.
Käfig oder Auto
Der Käfig ist die geschlossene Plattform, die Arbeiter und Materialien transportiert. Es umfasst Schutztüren, einen Not-Aus-Knopf, Überlastungssensoren und in den meisten modernen Ausführungen eine digitale Anzeige, die die Bodenposition und den Laststatus anzeigt.
Antriebseinheit und Motor
Die Antriebseinheit beherbergt den Elektromotor und das Getriebe, die in die Zahnstangenzähne des Mastes eingreifen. Die meisten Einheiten verwenden redundante Bremssysteme, sodass bei Ausfall eines Motors oder einer Bremse ein sekundärer Sicherheitsmechanismus den Käfig sofort arretiert.
Basis- und Landeplattformen
Der Sockel verankert den Mast auf einem Betonfundament auf Bodenhöhe, während Landeplattformen auf jeder Etage einen sicheren, ebenen Übergangspunkt zwischen dem Käfig und dem Arbeitsdeck des Gebäudes bieten.
Wie ein Bauaufzug mechanisch funktioniert
Die meisten modernen Hebezeuge basieren auf einem Zahnstangen-Ritzel-Antriebssystem. Eine Zahnstange aus Stahl verläuft über die gesamte Länge des Masts, und ein an der Antriebseinheit des Käfigs montiertes Ritzel dreht sich dagegen und zieht den Käfig kontrolliert nach oben oder senkt ihn ab. Dieses Design bietet eine präzise Geschwindigkeitskontrolle und bleibt weitgehend unbeeinflusst von der Kabeldehnung, weshalb es zur vorherrschenden Technologie für a geworden ist Hebezeug für den Hochbau im Vergleich zu älteren Drahtseilsystemen.
In das mechanische Design ist eine Sicherheitsredundanz integriert. Wenn der Käfig seine Nenngeschwindigkeit überschreitet, klemmen sich mechanische Sicherheitsbacken sofort an der Zahnstange fest und stoppen sie innerhalb kurzer Zeit.
In Kombination mit Überlastschutzschaltern und Türverriegelungen, die eine Bewegung verhindern, solange die Tore nicht vollständig geschlossen sind, ist dieser mehrschichtige Sicherheitsansatz von zentraler Bedeutung dafür, dass Hebezeuge trotz des Einsatzes unter rauen Standortbedingungen eine hohe Sicherheitsbilanz aufrechterhalten.
Infos
Eine Zentrifugal-Sicherheitsvorrichtung überwacht kontinuierlich die Abstiegsgeschwindigkeit an jedem zertifizierten Hebezeug und bietet so einen mechanischen Schutz unabhängig vom elektronischen Steuersystem.
Arten von Bauaufzügen
Nicht jedes Projekt benötigt die gleiche Ausrüstung. Die Auswahl der richtigen Aufzugskategorie hängt von der Gebäudehöhe, dem erwarteten Verkehrsaufkommen und dem Gleichgewicht zwischen Personen- und Materialtransport ab.
- Einkorb-Hebezeuge: Eine Kabine, die an einem einzelnen Mast betrieben wird, geeignet für kleinere oder mittelgroße Projekte mit mäßigem Verkehr.
- Doppelkäfig- oder Doppelkäfig-Hebezeuge: Zwei unabhängige Kabinen teilen sich eine Maststruktur und verdoppeln den Durchsatz bei Hochhausprojekten mit hohem Personal- und Materialfluss.
- Nur Materialaufzüge: Vereinfachte Einheiten ohne Passagierzulassung, die ausschließlich für den Transport von Vorräten, Schalungen und Schutt verwendet werden.
- Kombinierte Personen- und Materialaufzüge: Die gängigste Konfiguration auf modernen Baustellen, zertifiziert für den Transport von Arbeitern und Fracht innerhalb der Nenngrenzen.
Tragfähigkeit, Geschwindigkeit und Höhenbereich
Die Tragfähigkeit variiert erheblich je nach Modell und Anwendung. Leichte Hebezeuge für kleinere Wohnprojekte können ungefähr bewertet werden 1.000 bis 2.000 kg , während Schwerlasteinheiten auf großen kommerziellen Türmen üblicherweise eingesetzt werden 2.000 bis 3.200 kg pro Käfig, wobei einige spezialisierte Doppelkäfigsysteme darüber hinausgehen 6.000 kg Gesamtkapazität . Die Hubgeschwindigkeit liegt typischerweise zwischen 30 und 96 Metern pro Minute, wobei schnellere Einheiten für Superhochprojekte reserviert sind, bei denen sich die vertikale Verfahrzeit direkt auf die Arbeitseffizienz auswirkt.
Die maximale Betriebshöhe hängt von der Maststärke und der Anzahl der verwendeten Wandanker ab, viele Standardsysteme sind jedoch für Gebäude bis zu ausgelegt 200 Meter , mit verstärkten Mastkonfigurationen für superhohe Wolkenkratzerprojekte. Da es sich bei einem Bauaufzug um eine temporäre Infrastruktur handelt, müssen seine Kapazität und seine Höhenbewertung immer an den Strukturplan des jeweiligen Projekts angepasst werden und dürfen nicht anhand eines allgemeinen Datenblatts angenommen werden.
Sicherheitsmerkmale und behördliche Standards
Weil a hoist carries workers alongside heavy materials in an exposed environment, safety engineering is non-negotiable. Reputable equipment and installations should include the following features as a baseline.
- Überlasterkennung, die die Bewegung automatisch deaktiviert, wenn das Gewicht den Nenngrenzwert überschreitet
- Mechanische Sicherheitsbremsen, die unabhängig vom Hauptantriebsmotor eingreifen
- Tür- und Torverriegelungen verhindern den Betrieb bei geöffnetem Zugangspunkt
- Not-Aus-Bedienelemente sind vom Inneren des Käfigs aus zugänglich
- Anemometer, die den Betrieb bei starkem Wind automatisch stoppen
- Regelmäßige Belastungstests und Bauprüfzertifikate durch Dritte
Gefahr
Übersteuern Sie niemals eine Überlastabschaltung und betreiben Sie niemals einen Aufzug mit deaktivierter Türverriegelung. Diese Systeme dienen speziell dazu, Freifall- und Quetschunfälle in exponierten, stark frequentierten vertikalen Schächten zu verhindern.
In den meisten Rechtsordnungen muss ein Bauaufzug vor der Inbetriebnahme geprüft und zertifiziert und anschließend während der gesamten Projektlaufzeit in festgelegten Abständen erneut geprüft werden. Aufgrund der besonderen Risiken, die mit dem Betrieb im Freien und an freier Oberfläche einhergehen, müssen Bediener in der Regel über eine spezielle Schulung oder Lizenz verfügen, die sich von allgemeinen Gerätebedienerzertifizierungen unterscheidet.
So wird ein Bauaufzug installiert
Die Installation beginnt mit einem Stahlbetonfundament, das so ausgelegt ist, dass es die volle statische und dynamische Belastung von Mast und Korb trägt. Zuerst werden die Basismastabschnitte errichtet, gefolgt von der Antriebseinheit und der ersten Käfigmontage. Wenn das Gebäude steigt, werden aus dem Käfig selbst heraus zusätzliche Mastabschnitte hinzugefügt, wobei der Mast in vom Statiker festgelegten Abständen, typischerweise alle zwei bis drei Stockwerke, je nach Windeinwirkung und Masthöhe, mit Wandankern an der Gebäudefassade verankert wird.
Warnung
Nach jeder größeren Mastverlängerung muss das Hebezeug vom Netz genommen und neu zertifiziert werden. Das Überspringen dieser stufenweisen Neuzertifizierung ist eine der häufigsten Ursachen für vermeidbare Vorfälle am Standort.
Dieser schrittweise Installationsansatz ist einer der deutlichsten betrieblichen Unterschiede zu einem Standardaufzug, der einmal in einem fertiggestellten Schacht installiert wird und während des Betriebs keine fortlaufende strukturelle Erweiterung erfordert.
Wählen Sie den richtigen Bauaufzug für Ihr Projekt
Die Auswahl der richtigen Einheit beginnt mit einer ehrlichen Einschätzung des Projektumfangs. Ein niedriges Wohngebäude mit geringem Materialfluss rechtfertigt selten ein Doppelkäfigsystem, während ein Gewerbeturm mit Hunderten von Arbeitern, die sich täglich bewegen, bei einem einzelnen kleinen Käfig schnell zu Engpässen führt. Zu den wichtigsten Auswahlfaktoren gehören das prognostizierte tägliche Passagieraufkommen, das Gewicht und die Abmessungen der schwersten zu transportierenden Materialien, die endgültige Gebäudehöhe und der verfügbare Platz auf dem Gelände für die ebenerdige Basis und die Ladeplattformen.
Bei der Budgetplanung sollte auch Miete gegenüber Kauf abgewogen werden. Vermietung eines Hebezeug für den Hochbau ist die gängigere Wahl für Einzelprojekte, da hierdurch langfristige Lager-, Wartungs- und Umzugskosten vermieden werden, während Auftragnehmer, die kontinuierlich mehrjährige Pipelines mit Hochhausarbeiten betreiben, den Kauf im Laufe der Zeit möglicherweise kostengünstiger finden.
Wartung und Lebensdauer
Weil a construction hoist operates continuously in dusty, wet, and variable-temperature conditions, maintenance schedules are typically far more frequent than those for an indoor elevator. Daily pre-shift checks should cover brake response, door interlocks, and unusual noise from the drive unit, while weekly maintenance addresses lubrication of the rack-and-pinion system and inspection of wall tie connections. Monthly and quarterly service intervals typically include full load testing and a detailed structural inspection of the mast.
Erfolg
Bei ordnungsgemäßer Wartung kann ein gut gebautes Hebezeug überall im aktiven Betrieb bleiben mehrere Projekte für 10 Jahre oder länger , auch wenn er jeweils nur Monate auf einer einzelnen Baustelle verbringt.
Zusammenfassend
Ein Bauaufzug und ein Standardaufzug lösen das gleiche Grundproblem – den vertikalen Transport von Personen und Gütern –, aber fast alles in Bezug auf ihre Konstruktion, Zertifizierung und Bedienung unterscheidet sich. Eine davon ist temporär, außen angebracht und für raue, sich ändernde Bedingungen konzipiert; Der andere ist permanent, geschlossen und für jahrzehntelangen ruhigen Betrieb gebaut. Das Verständnis dieser Unterscheidung ist der erste Schritt zur Spezifikation, Installation und zum Betrieb der richtigen Ausrüstung für jeden vertikalen Bau.
